产品概述：

FP-ACL系列防孤岛测试负载可以模拟各种阻性R、容性L、感性C交流负载，模拟逆变器各类工作环境，可以检测逆变器实际输出功率与带载能力，可以检测调试光伏逆变器的谐振点，功率输入采用分段式组合控制，可以任意组合各种功率输入; RLC可编程交流负载主要用于逆变器、UPS、发电机组等交流电源检测的场合.

参考标准：

◇UL 1741:1999《独立电力系统用逆变器、变换器、控制器》

◇IEC 61727:2004《光伏系统 供电机构接口要求》

◇IEEE 929:2000《光伏系统供电接口操作规程建议》

◇AS 4777.2：2005《通过逆变器连接的电源系统的并网 第二部分：逆变器要求》

◇IEEE 1547:2003《分布式电源与电力系统进行互连的标准》

◇IEEE 1547.1:2005《分布式电源与电力系统的接口设备的测试程序》

◇IEC62116《光伏并网系统用逆变器防孤岛测试方法》制定了此认证技术规范。

◇UL20/UL1054标准开关过负载耐久之后需进行温升测试

产品特点：

◇阻性，感性，容性负载功率可自由组合，阻性1W～最大功率可调,感性1W～最大功率可调，容性1W～最大功率可调。满足三相电压不平衡条件下精确调节交流谐振点，可精确模拟交流谐振发生及满足逆变器调试检测需要；

◇可测量多种数据，满足逆变器测试需要，有阻性电流，感性电流，容性电流，电压，电流，频率，功率，视在

 功率，无功功率，电压总谐波，电流总谐波，功率因素，电压波形，可以将测量数据上传到PC机上并实现对检◇测过程数据的过程过程记录存储功能；

◇谐振测试：设置感性功耗=容性功耗，谐振时理论上感性容性无功功率相互抵消，无功功率=0；功率因素0.3-1可调；增加功率因数导航器，用户只需将想要的功率或电流及功率因数数字输入即可组成LC对应的值；

◇ 新型功耗组件，功率密度高，无红热现象，阻性负载采用合金电阻元件，测试过程不会由于阻性负载元件发热引起阻抗值的热漂移；感性负载采用台湾及日本进口优质高硅硅钢片、美国及日本高温绝缘、阻燃和耐潮湿等

多性能绝缘材料；容性负载采用抗高电压、大电流冲击，损耗小、电性能优良的CBB电容；

◇满足并网逆变器认证标准CGC/GF004:2011(CNCA/CTS0004:2009A)、IEC62116-2008、VDE0126-1-1及

◇ IEEE1547标准的防孤岛效应保护试验测试要求；

◇应用于并网逆变器出厂检验、生产调试、科研开发、实验室电气特性试验、权威机构鉴定检测等领域；使用单

 位对并网逆变器的产品验收及日常维护检测，全面科学检测各种逆变器供电能力，并精确提供检测报告；

◇合金电阻丝材料介绍：

(1) 合金电阻丝材料选用耐高温（工作温度不超过1300°C)、电气性能稳定、 温漂系数小(5*10-5/°C)的银铭合金(NiCr6023) 。

(2) 功耗电阻各组成部分的材质都有严格规定，管体采用伸展性及抗氧化高的不锈钢321(1Cr18Ni9Ti) , 填充材料为出口级电工结晶氧化镁粉(Sg-9),执行标准为JBY-TE4088-199,制造过程中镁砂密度值在3.Og/cm3士2' 接线螺丝及固定螺丝柱采用耐腐蚀及耐高温的不锈钢304(0Cr18Ni9)。通过严格、明确的3.Og/cm3士2材质控制，可保证批星生产的合金电阻具有高度一致的性能。

(3) 散热片采用高度为7mm土2, 厚度为0.4mm土2的不锈钢321材质，散热片绕制间隔小千或等于3mm土2。

(4)单根功耗电阻的耐压为DC3000V或AC1500V、50Hz时1分钟不击穿。通过多根合金电阻串联，可保证耐压值达到40kV。

(5)合金电阻在正常工作状态下散热片平均温度≤300℃，不超过320℃，距离电阻至高温度1300℃有近5倍的裕度，这样就保证合金电阻可以上时间连续工作。

(6)在功率电阻达到300°—400°时，温漂仍≤±2%，从而保证了高温状态下，负载阻值不会有大的波动变化，无论在何种温度下都能加载稳定的功率值。

(7)无论冷态、热态下，负载误差≤±3%。

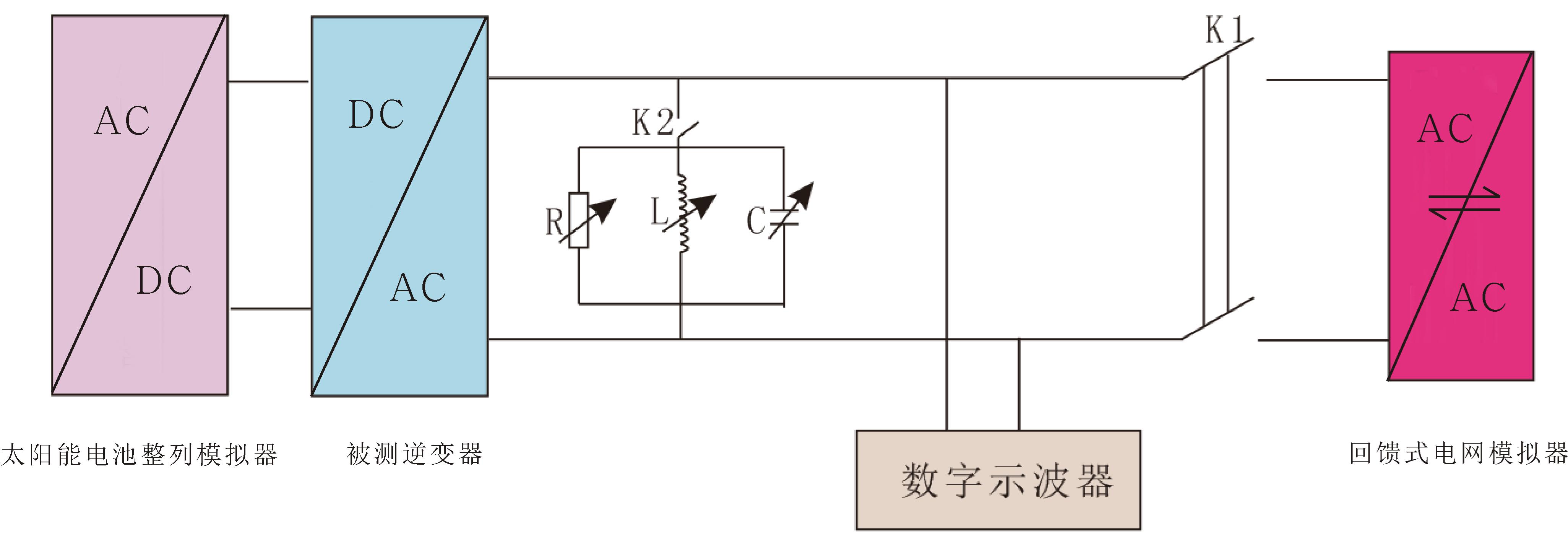

防孤岛测试示意图：

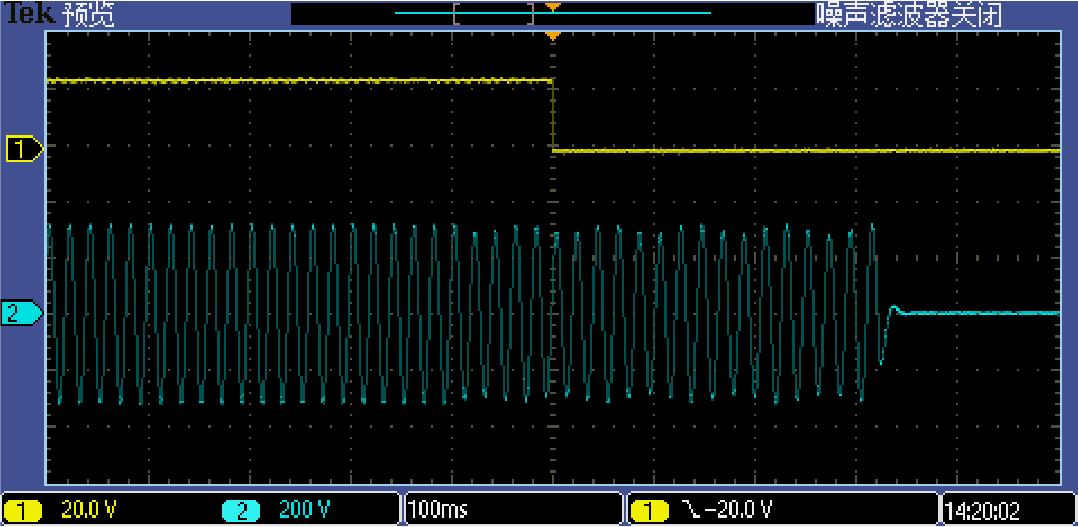

防孤岛测试波形图：

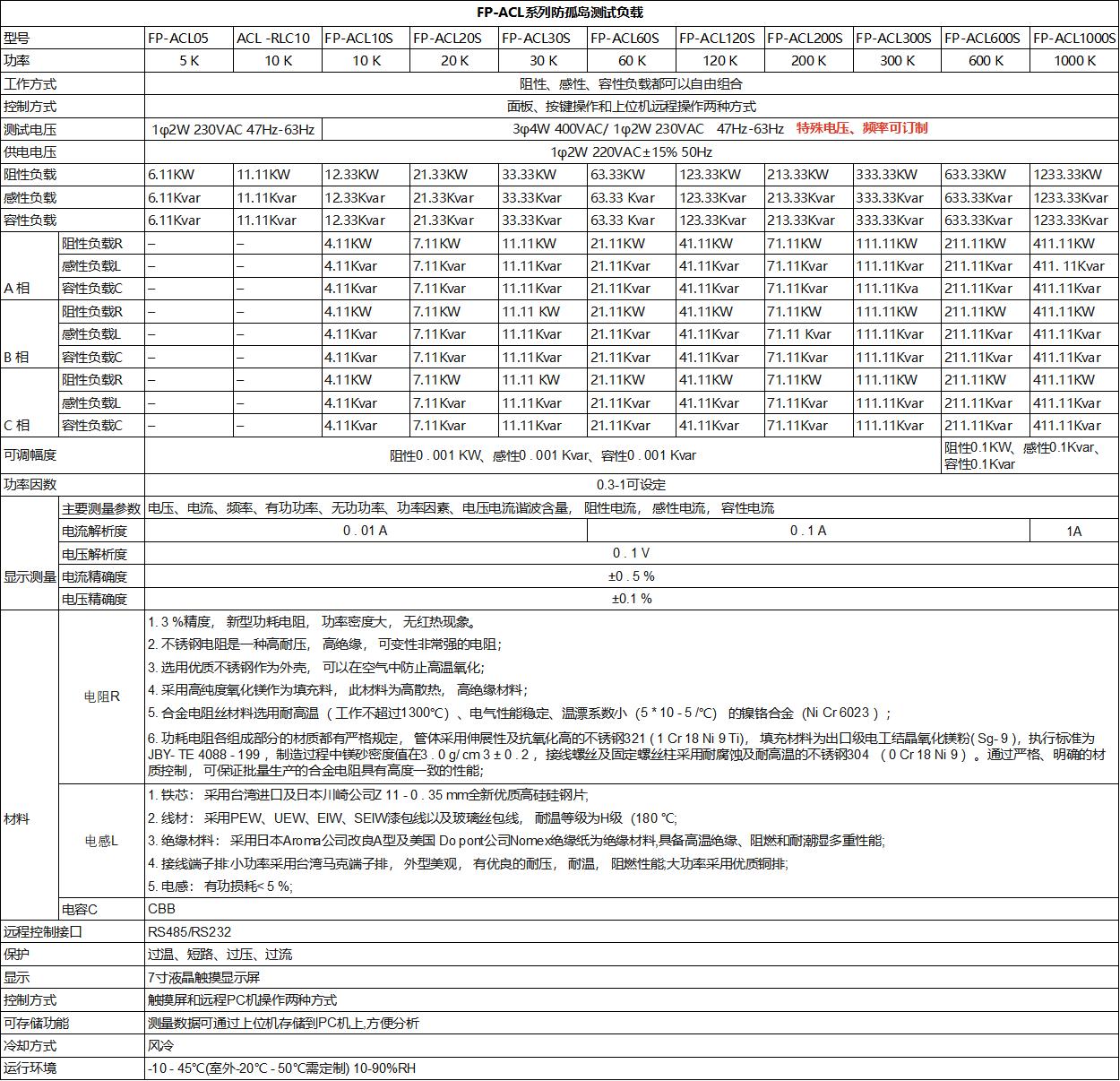

产品规格：
