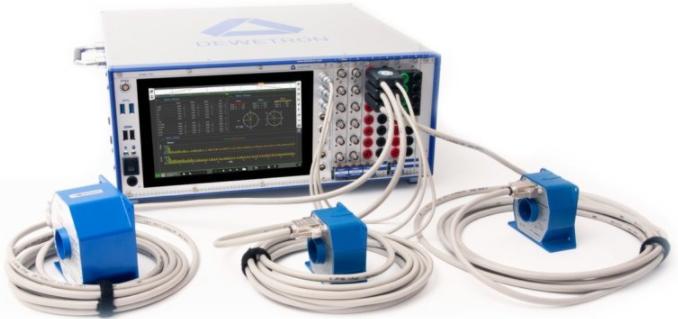

德维创基于PXIE 总线技术的功率分析仪,同时也是一台高/低电压穿越测试仪。高达 1 0 MS /s 的采样率以及24bit的分辨率精确捕捉测试过程中的动态信号;高达0.03% 的电压电流测试精度保证了测试数据的准确性;通道间同步精度高,无相差确保功率计算的相位一致; 一台德维创功率分析仪有多达16个不同功率组和功率参数的计算能力, 可同时分析多台电机、逆变器或变流器 PXIE 总线的高传输速率以及高存储速率确保数据无间隙、长时间地存储到硬盘中。德维创功率分析仪基于模块化的设计,使得用户可以灵活搭配,从而适应各类不同的电流传感器和各类测试场景。
于此同时,德维创配备了不同功能的分析软件选件,使得您的设备除了具备基本的功率分析功能,还可以扩展电能质量分析,以及更专业的谐波分析和高低电压穿越检测能力。
德维创多功能功率分析仪优势
配置灵活,支持多种测试类型
测试通道数量灵活,可实现单机箱4电压/4电流至32电压/32电流配置方案;
可同步测试转速、转矩、温度、噪声、振动等信号,并在软件内进行相应的分析;
支持USB摄像头和高速摄像机,可以保存记录整个测试过程;
多种机型,适用于分布式测试、外场便携实验、台架集成测试。
强大的电力测试板卡
高达2000V的电压直接输入,读数精度0.03%,无量程误差;
支持各种类型电流传感器采集及供电;
采样率高达10MHz/通道,且所有通道可同时使用最大采样率采集存储。

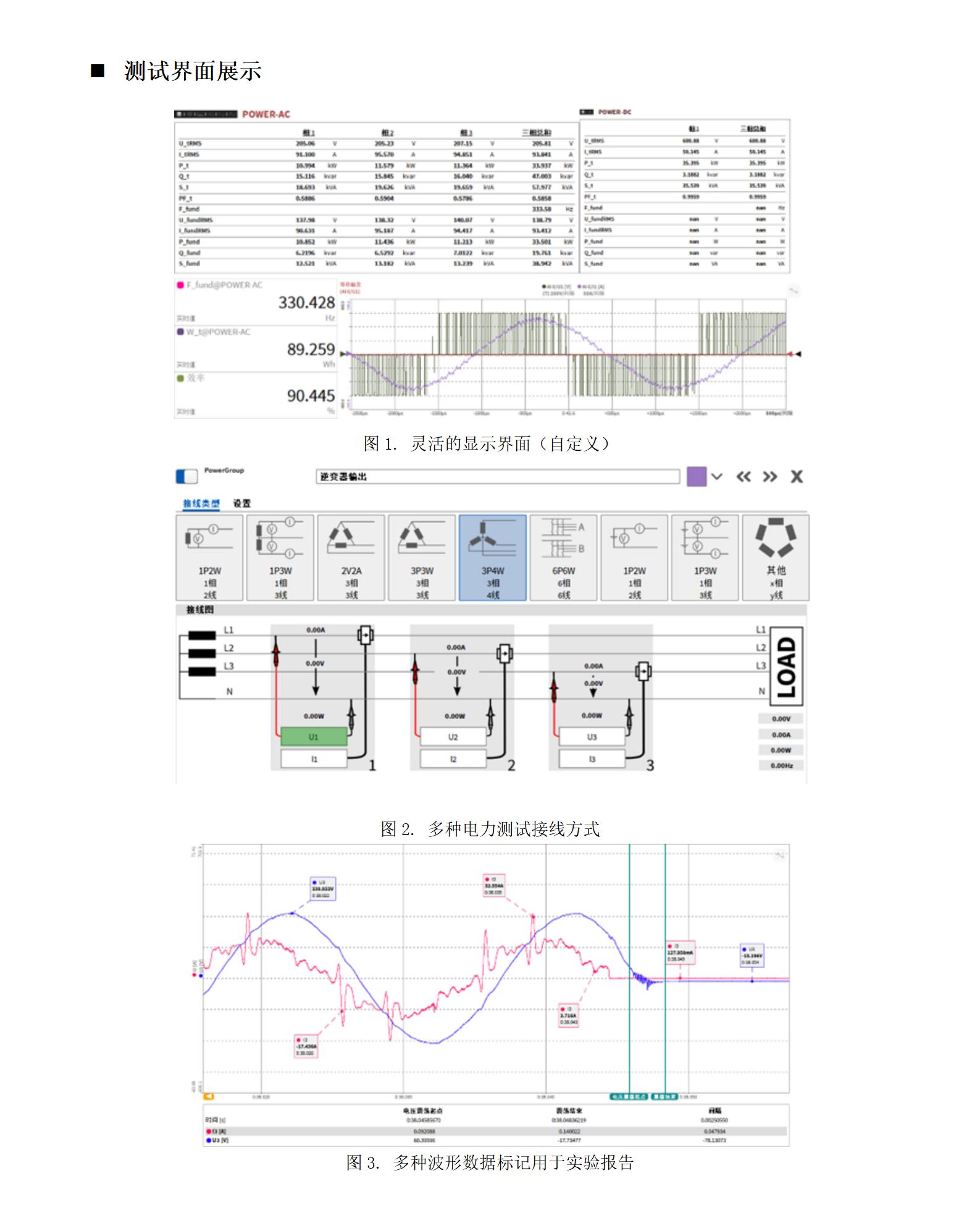

功能强大的OXYGEN测试分析软件
基于windows的软件,简单易操作,例如LVRT跌落时间光标直接读取;
在线/离线电力组计算,用于光伏和储能测试的计算参数类型齐全;
支持高达10MHz的原始波形数据连续存储;
强大的数据后处理,可基于原始数据进行统计、滤波、公式等在线和离线运算;
测试数据批量处理/批量导出,便于数据分析和报告生成;
无间隙存储,无需示波器即可查看信号波形。
支持多种通讯方式
测试通道数量灵活,可实现单机箱4电压/4电流至32电压/32电流配置方案;
多种机型,适用于分布式测试、外场便携实验、台架集成测试。

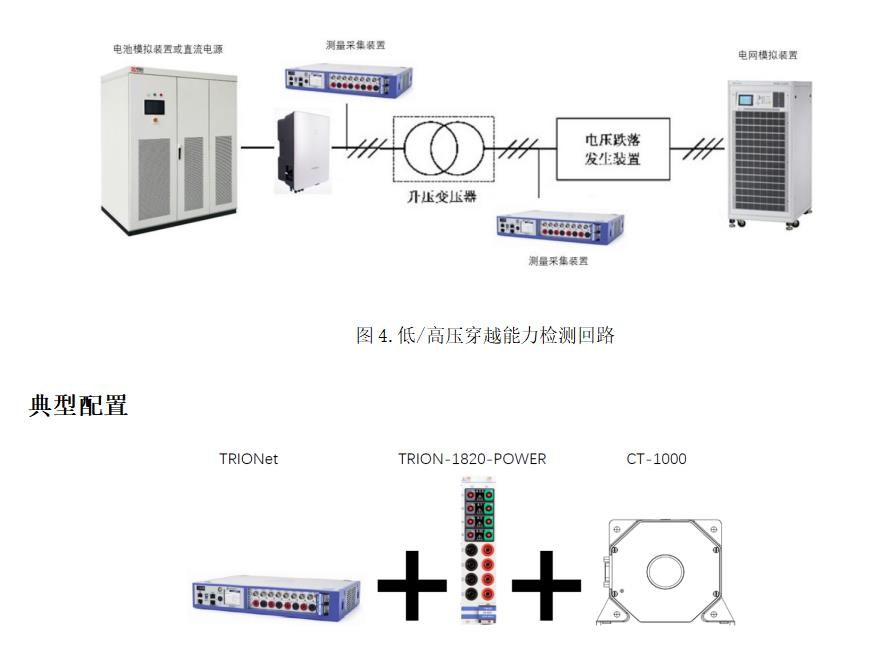

高/低压穿越能力检测
德维创功率分析仪可计算并记录电压电流的快速变化。 并可直接计算出有功电流,无功电流的正负序分量。
TRIONet便携式记录仪需连接外部笔记本或工作站配合使用。
可加装1张TRION-1820-POWER-4采集卡,采集4路电压及4路电流;
高压通道量程可达±2000Vpeak,电流通道量程可达40Apeak;
采样率可达2MS/s,分辨率24bit;
测试精度:直流±0.02%*reading±0.02%*range;
交流0.5~1kHz:±0.03%*reading无量程误差;
无间隙存储,无需示波器即可查看信号波形。
|
