〖重力法低频校准装置〗

      定制化的低频重力法校准装置,可以提供DC-20Hz频率范围下1G的高加速度输出,广泛应用于低频传感器的计量校准。



l 可产生1g高加速振动信号

l 24位高精度动态信号分析

l 直接溯源到重力加速度,精度高

l 可同时对多只传感器进行校准

l 采用高精度数字控制技术

l 看扩展相位校准功能

l 频率范围:DC  20 Hz

l 最大加速度:9.80 m/s2

l 通道数:≥4

l 动态信号分析仪输入通道数:≥2个

l 信号分析动态100 dB

l 测量不确定度:1% (k=2)





性能原理:

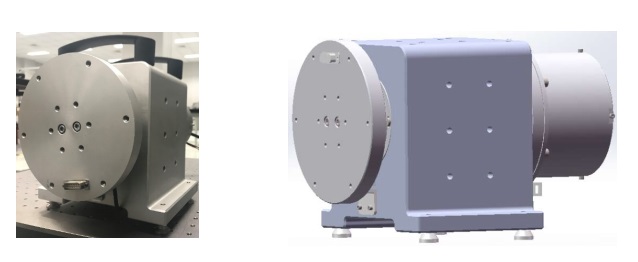

单轴转台主要由电机、编码器、驱动器、空气轴承、工作台面和电控箱组成。工作台面是转台的主体结构,它由电机带动旋转,在空气轴承的作用下,驱动器和编码器控制电机做旋转运动。



在转台控制系统中,主要有转矩控制、速度控制和位置控制三种反馈控制。



转矩控制又称电流控制,为控制系统的内环,通过改变经过力矩电机的电流大小,调节电机的转矩大小,从而改变转台的转速;速度控制为控制系统的中环,速度环通过由位置控制调节后的输出模拟量与经驱动器解算的编码器反馈的速度信号的差值进行调节控制;位置控制为控制系统的外环,位置环通过上位机给定的位置控制量与编码器反馈的实际位置的差值来调节控制。



软件具备扁平化、操作简单、可自动生成报表等优点。
