〖-4-16/-4-19测试方案〗

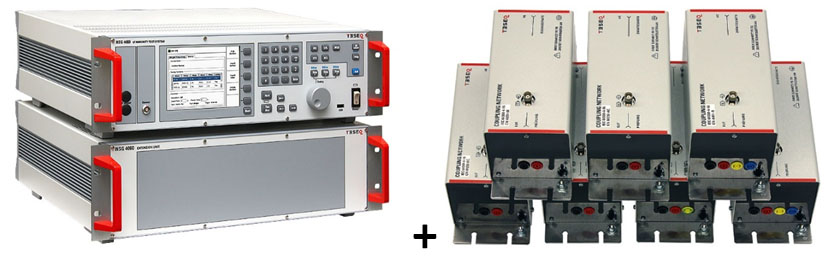

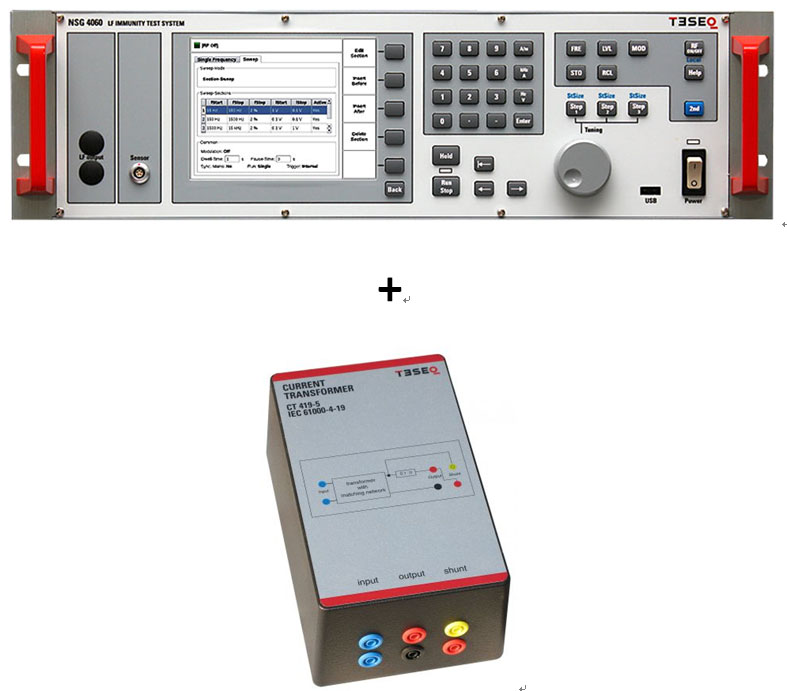

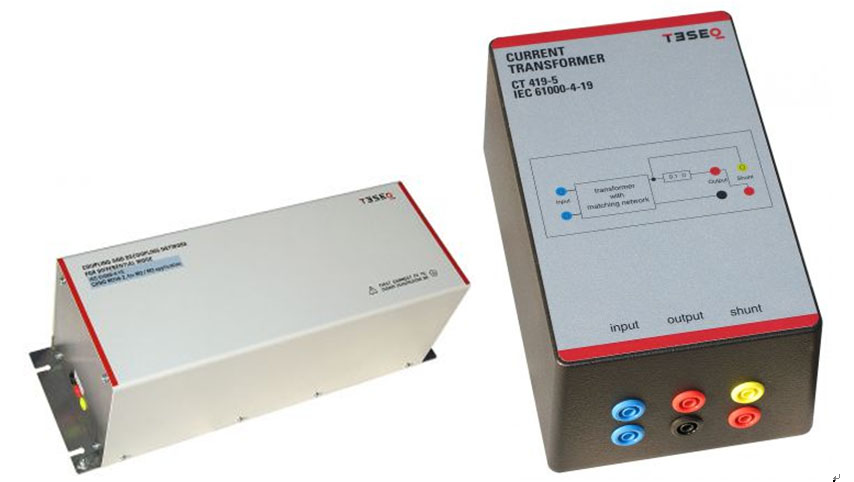

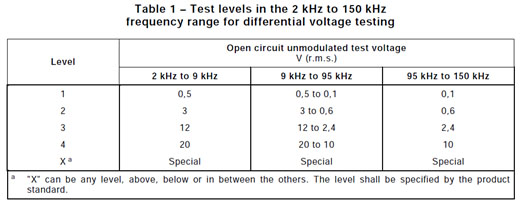

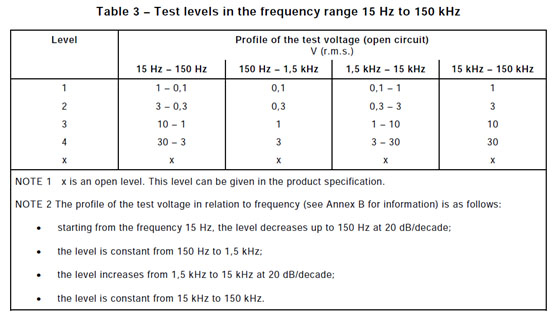

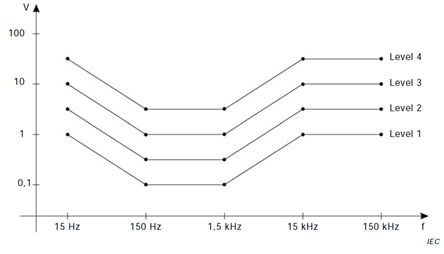

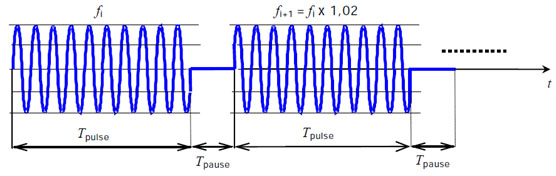

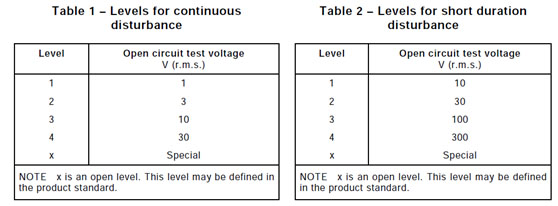

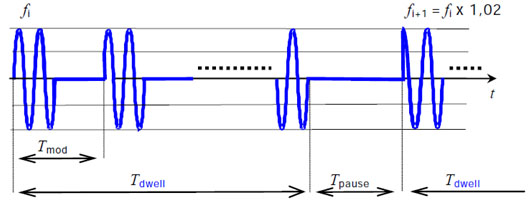

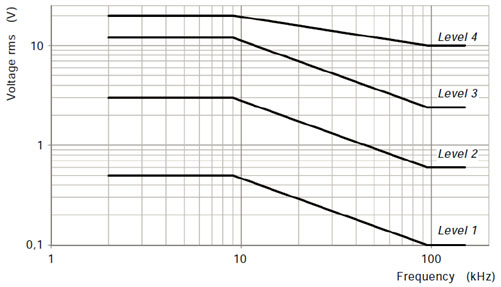

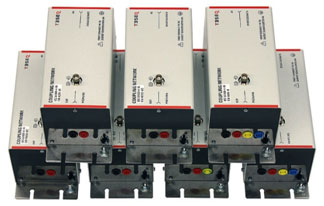

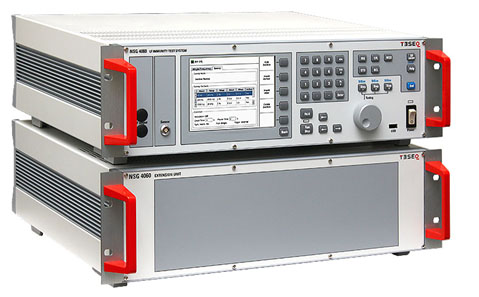

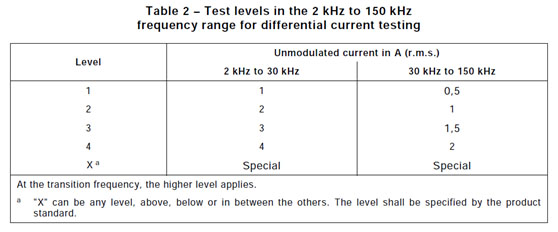

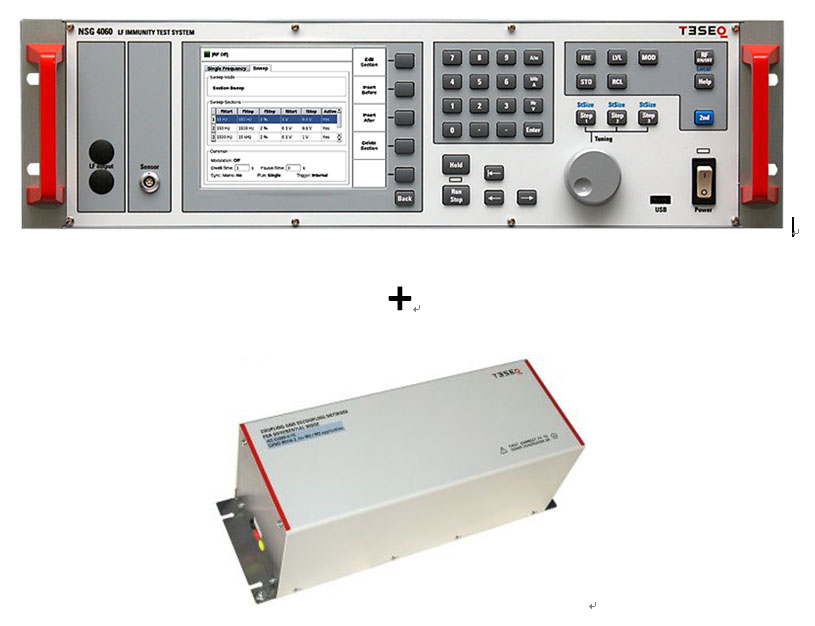

1、IEC 61000-4-16， 0Hz-150kHz共模干扰抗扰度测试标准，适用于交直流电源端口、控制端口、信号端口。 2、IEC 61000-4-19， 2kHz-150kHz 差模干扰抗扰度测试标准，适用于a.c. 电源端口。注意： 1、对IEC 61000-4-16，连接线缆长度小于20m的端口不适用； 2、对IEC 61000-4-16，交流电源端口适用于 16 Hz（铁路车辆电力系统）, 50 Hz和60 Hz，不适用于400Hz电力系统。 3、对IEC 61000-4-19，仅适用于相线到中线或相线到地线电压不高于280V的50Hz、60Hz的供电系统； 4、供电系统的谐波和谐间波在此标准中不做测试考量（在其他标准进行定义和测试）。二、测试等级（要求） IEC 61000-4-16 注：短时中断时长常规为1s；应根据实际使用环境在d.c.、16 Hz、50 Hz、60 Hz中选择一个或多个频率点进行测试。 IEC 61000-4-19 （差分电压测试）（差分电流测试） IEC 61000-4-19定义的测试调制类型测试调制类型1： CW pulses with pause 测试调制类型2：Rectangular modulated pulses 三、Teseq 针对以上定义和要求设计的测试系统 -----------》 NSG 4060测试系统 NSG 4060 + NSG 4060-1+CN系列耦合网络满足IEC61000-4-16测试要求频率范围： 1s短时测试：DC, 16 Hz to 200 Hz；扫描、连续测试：13Hz-150kHz，分辨率0.01Hz 输出电压： 1s短时测试：0.1 Vrms 至≥300 Vrms (max. 2 A), 1 V DC to 100 V DC 扫描、连续测试：0.1 Vrms 至≥30 Vrms / V DC，分辨率0.01V 输出阻抗： 50 Ω ±10% 开关上升/下降时间： 1-5us 相位同步： 0º±5% 谐波失真： 1s短时测试：<10%；扫描、连续测试：<1% 注：IEC 61000-4-16 电源DC测试需额外添加NSG 4060-op1（外部直流source）。 NSG 4060 + CDND系列耦合去耦合网络满足IEC 61000-4-19电压测试要求频率范围： 2-150kHz，频率分辨率0.01Hz 输出电压: 0.1 Vrms 至≥20 Vrms ，电压分辨率0.01V 谐波失真: <5% 脉冲调制：调制频率范围: 3 Hz- 10 kHz ，频率分辨率0.01Hz 可设置占空比: 50% 上升下降时间(10% / 90%): < 10 μs 输出阻抗： 10 Ω ±30% NSG 4060 + CT419-5 满足IEC 61000-4-19电流测试要求频率范围： 2-150kHz，频率分辨率0.01Hz
