Digilent多信号示波器产品介绍

一、

前言

Digilent 多信号示波器是美国 Digilent（隶属于 NI/Emerson)推出的便携式USB混合信号示波分析仪。该类产品将示波器、逻辑分析、波形发生器、电源、频谱分析等这些能力集合到一台仪器设备，这些功能通过免费版WaveForms软件来控制和实现。

目前Digilent示波器已经覆盖从入门便携式系列（Analog Discovery 3）到高性能便携式仪器ADP2400系列，ADP3000系列，ADP5000系列。全系列兼顾教学实验与工程开发场景，无需传统台式仪器的庞大体积就能完成多维度信号测试。

Analog Discovery 3 系列

ADP2400系列

二、

产品特点

1. 多仪器合一‌：单台设备同时集成示波器、逻辑分析仪、任意波形发生器、可编程电源、频谱分析仪等十余种测试功能，功能虽不如传统单台测试仪器强大，但大幅降低桌面测试设备的占用空间。
2. 多设备级联同步‌：支持两台同型号设备同步运行，无需额外同步硬件即可扩展出最多8个模拟通道、32个数字通道，适配多信号同步采集的复杂测试场景。
3. 全平台软件支持‌：配套免费的WaveForms软件，兼容Windows、macOS、Linux系统，提供统一的操作界面，还支持通过SDK调用Python、C/C++等语言实现自动化测试。

三、

产品介绍

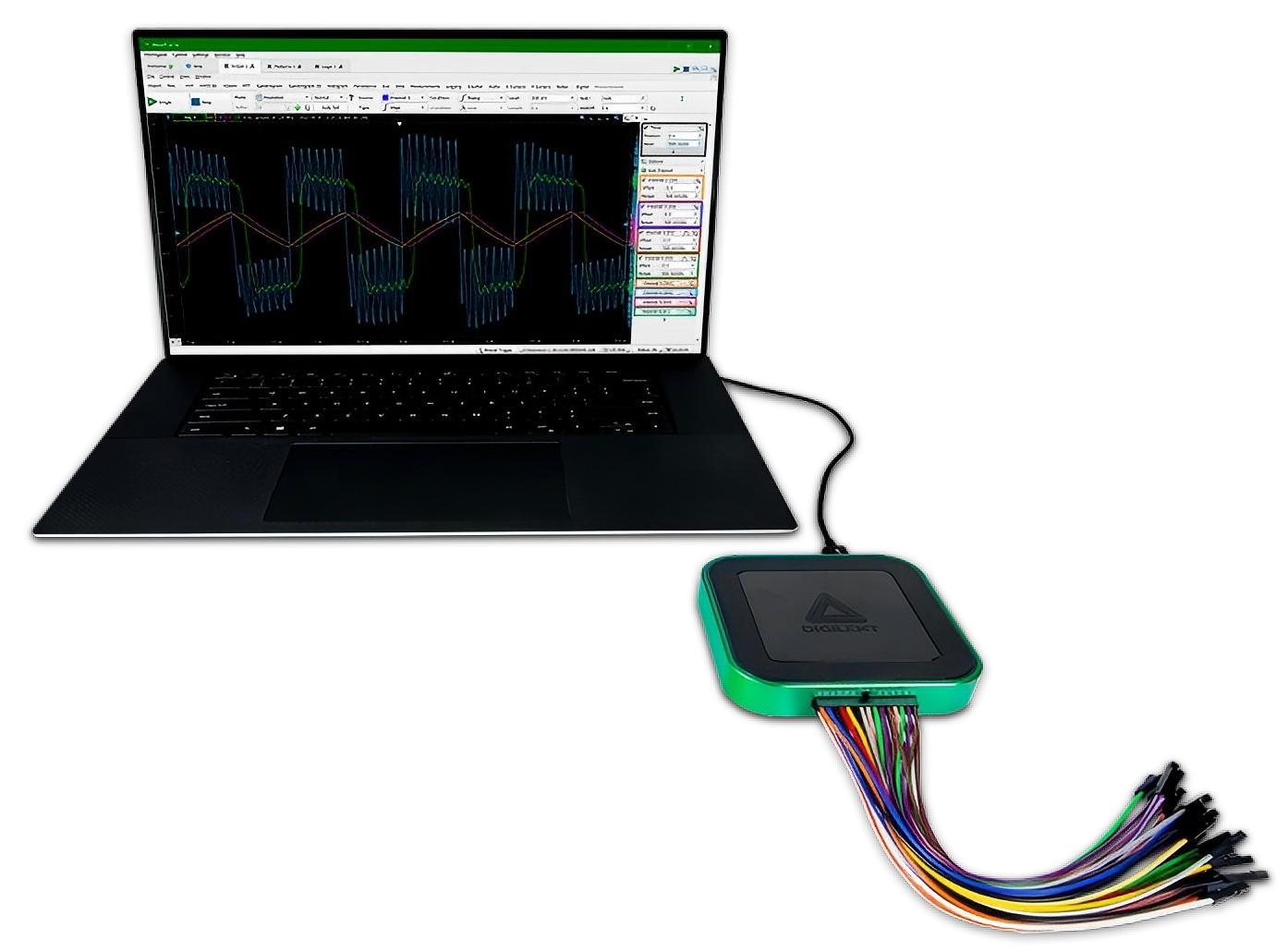

1. Analog Discovery 3 系列

Analog Discovery 3是一款集数字示波器、逻辑分析仪、波形发生器、模式发生器等多种功能于一体的设备。借助灵活的WaveForms软件（支持Windows、Mac和Linux系统），该设备可广泛应用于实验室、现场乃至家庭环境——用户无需再受限于传统的台式实验台及昂贵的测试仪器堆栈。

（1）混合信号 USB 示波器

两个分辨率达14位的差分通道，最高可达每个通道采样率125 MS / s，输入电压范围±25 V，带宽30 MHz以上（需配合 BNC 适配器使用）
FFT 、频谱图、眼图、XY坐标图视图等

（2）任意波形发生器

两个通道，每通道分辨率为14位，采样率最高达125 MS / s，输出电压范围±5 V，带宽为12 MHz（需配合 BNC 适配器使用）
标准波形、调幅与调频信号、模拟输入直接播放功能、定制化配置波形，以及更多内容

（3）逻辑分析仪与码型发生器

共16个数字输入/输出通道，每个通道最高传输速率为125 MS/s
SPI、I2C、UART、CAN、 JTAG 、ROM逻辑、自定义协议等

（4）可编程电源

电压范围：0.5 V 至 5 V，以及 -0.5 V 至 -5 V；每通道最大功率可达 2.4 W

（5）其他功能

其他软件分析仪器，包括频谱分析仪、网络分析仪、阻抗分析仪等众多设备！
适用于 C、C++、Python 及其他语言的硬件控制 SDK
支持 LabVIEW 和 MATLAB
更多内容，超乎我们的列清单能力！

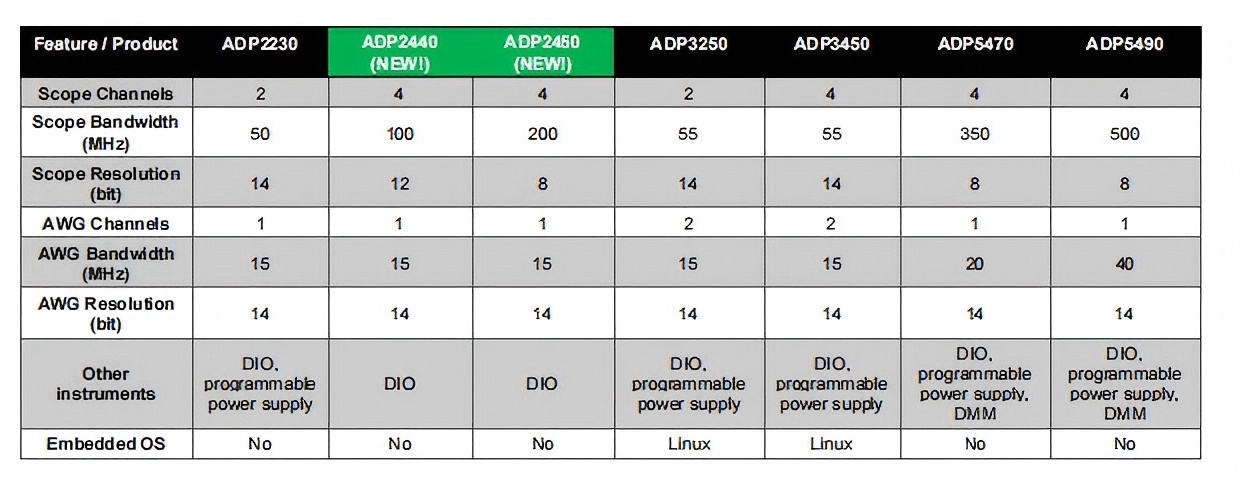

2. Analog Discovery PRO 系列

型号	通道数	分辨率	带宽	采样率
ADP 2440	4	12 bit	＞ 100 MHz	最高600 MS/s
ADP 2450	4	8 bit	＞ 200 MHz	最高1 GS/s

(1) USB3.x高速传输技术实现极速数据流传输
(2) 针对成本与灵活性优化的便携式混合信号仪器
(3) 适用于家庭、实验室及教室环境

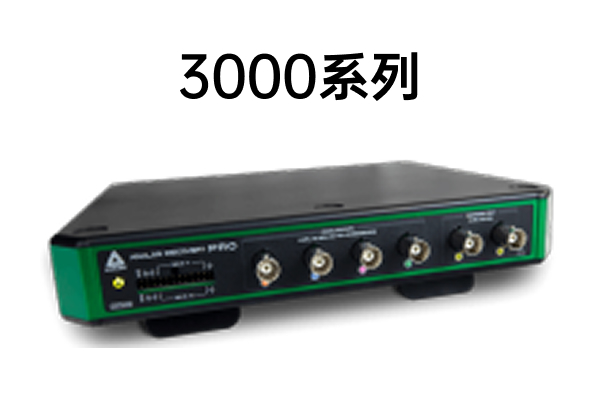

型号	通道数	分辨率	接口	带宽	采样率
ADP 3250	2	14 bit	BNC	55 MHz	125 MS/s
ADP 3450	4	14 bit	BNC	55 MHz	125 MS/s

(1) 具备远程或无头操作的嵌入式Linux功能
(2) 具备以太网连接功能的混合信号示波器
(3) 高级触发与自动化工作流

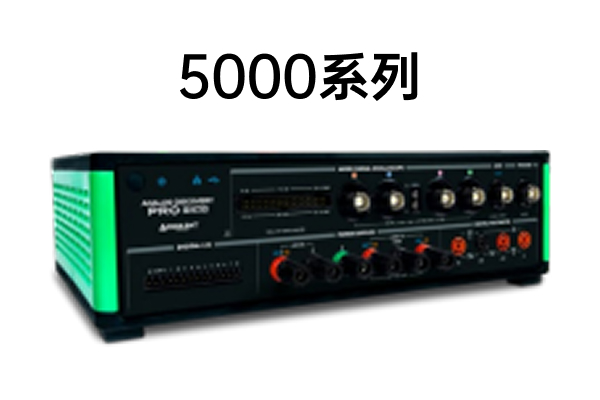

型号	通道数	带宽	采样率	其他
ADP 5470	4	350MHz	1.5 GS/s	集成CAT II数字万用表、3路可编程电源
ADP 5490	4	500MHz	2 GS/s	34路1GS/s数字输入

(1) 最高达2GS/s采样率与500MHz带宽的高端混合信号仪器
(2) 集成电源与DMM
(3) 紧凑型设备中的基准级性能表现
(4) 替换NI VirtualBench
