| FLPDAQ 智能数据采集与信号处理软件 | ||||||||||
|
一、前言： FLPDAQ 软件是上海凌茂电子科技有限公司新推出的一款高性能、专业化的数据采集（DAQ）软件平台。它通过与硬件DAQ设备的无缝集成，为用户提供从信号感知、实时采集、可视分析到数据管理的全流程解决方案。本软件旨在将物理信号转化为精准、可靠的洞察数据，助力工程师和科研人员在测试、测量与监控领域中提升效率。 FLPDAQ 软件通过数据采集硬件和 PC 电脑来处理从传感器中获取的原始信号，支持我公司代理的大部分Measurement Computing & Data Translation设备，后续可以根据用户需求支持其他第三方数据采集设备，用户还可以购买额外的功能模块，从而完成其他数据类型的分析和定制化的一些需求。

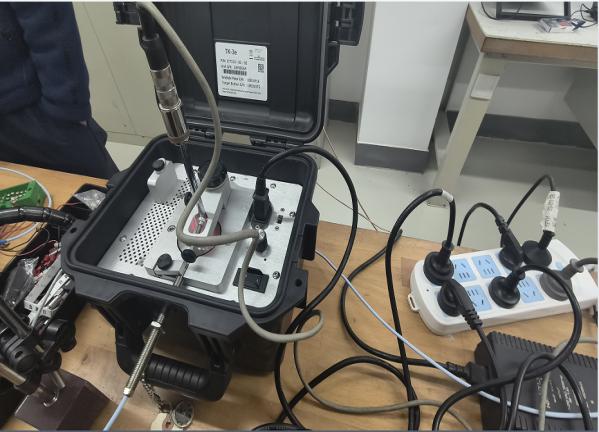

二、硬件介绍： 本系统是基于美国Digilent 公司旗下的Data Translation产品线中的便携式振动和声学分析仪DT9857E系列来实现完成的。 DT9857E相关性能参数如下：
三、软件特点： 符合应用习惯的操作流程： l 依照用户的使用习惯，按照人机工程学的原理，优化软件，减少点击次数； l 灵活的显示窗配置功能，同屏幕可以显示多个不同功能模块的窗口； l 设置、显示和其它动作的专用功能区； l 直接加载保存过的和共享的设置； l 高级显示工具: 实时关联光标；

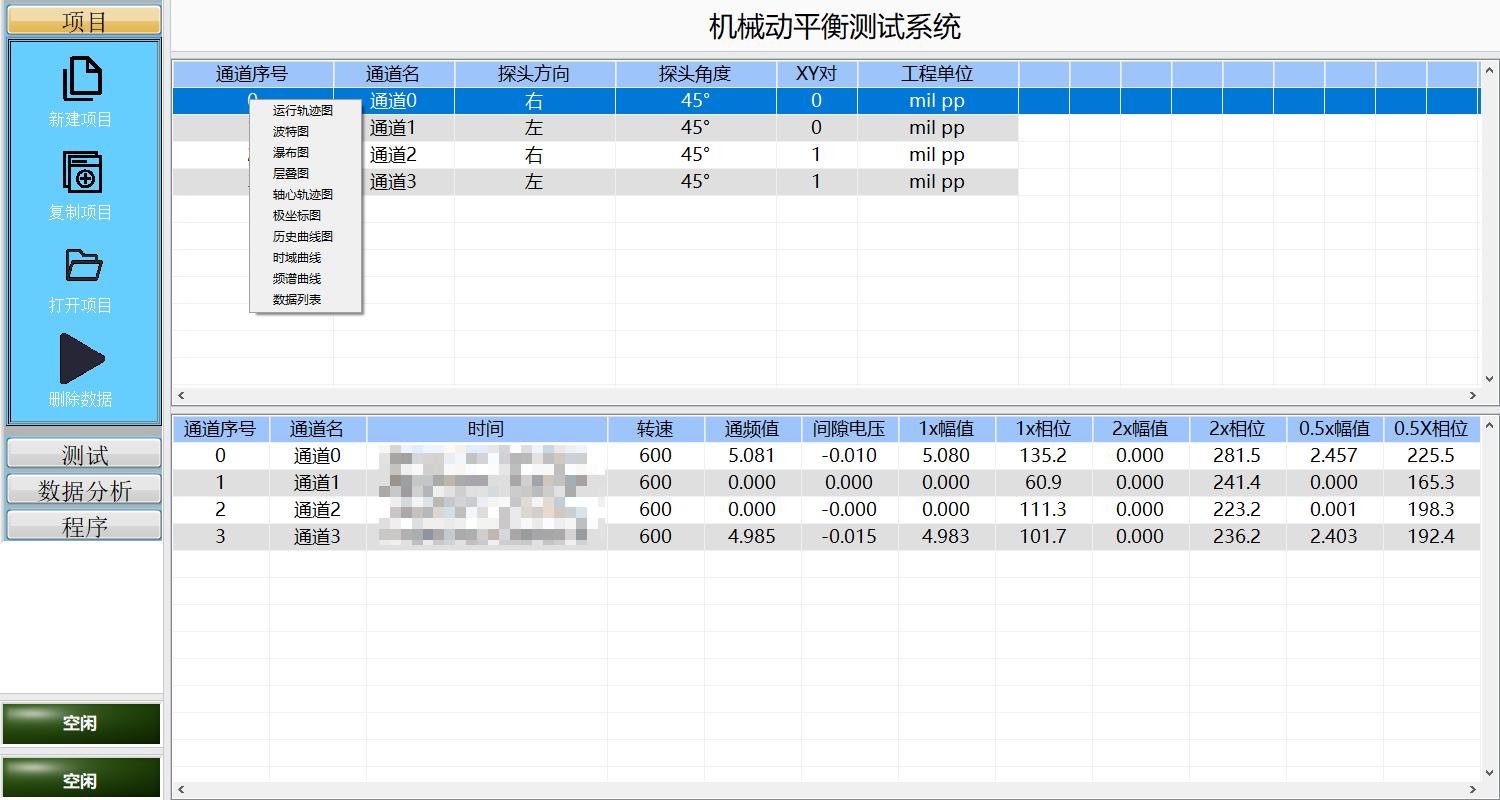

四、软件功能介绍： 1.数据采集模块和信号处理模块 它以实时和后处理管理着硬件的设置和信号分析。该模块集成了常规电压和振动测量的基础功能，包括前端设置、信号处理、实时曲线、自动测量和数据记录等。 l 处理和共享文件：测量工程项目文件中包含设置信息和数据，并且配置文件不绑定硬件，可以共享给其他用户用于读取分析或者调用配置信息； l 数据记录：数据保存实时进行，不会因为断电导致已记录数据打不开等情况；并且数据记录不限制文件大小。从几秒到几十小时甚至更久取决于用户的硬盘情况； l 时域波形，FFT分析，有效值，峰值，峰峰值计算； 图a 软件参数设置界面 2.数据存储模块： 记录原始信号的同时还可以监测信号结果，效率更高，使用更方便，数据更安全。 可设置多种采样率： l 快速(最高105.4 kS/s），低速(最低195.3125S/s）；
3.机械动平衡测试模块： 机械动平衡测试系统可以为任何变转速机械提供稳定和可重复性的测量，分析模块获得到转速输入后，信号经过角度重采样，将时域信号（随时间变化）转化为平稳的角度域信号，从而消除转速波动的影响，使得参数特征值直观反应为与转轴旋转频率成倍数关系的阶次数据。 l 数据表显示：间隙电压，通频值，特定阶次幅值和相位（0.5阶,1阶,2阶） l 各类分析图表包含：轴心轨迹，波特图，极坐标图，趋势图，运行轨迹，瀑布图，层叠图，极坐标图

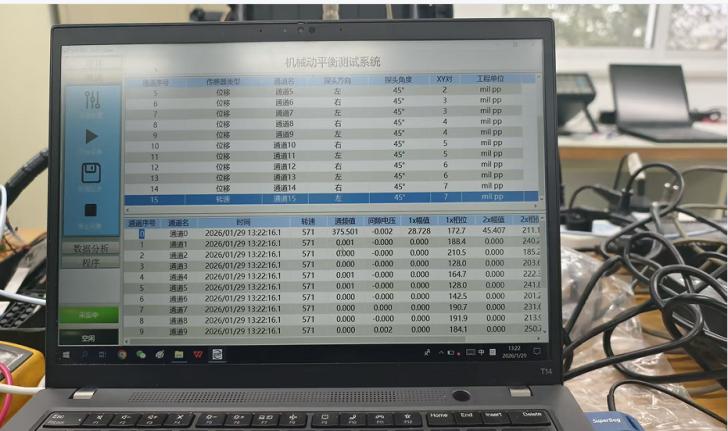

图b 数据采集实时界面

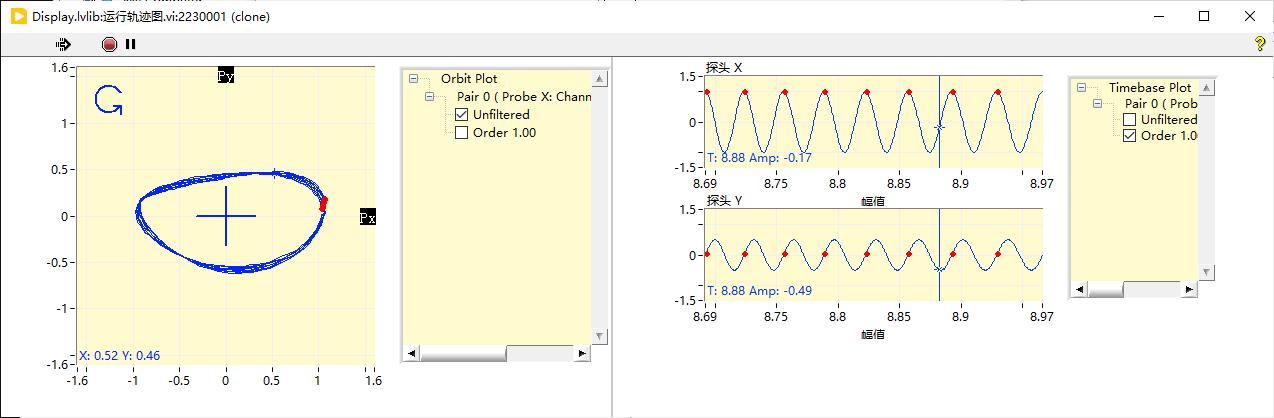

图c 行动轨迹图

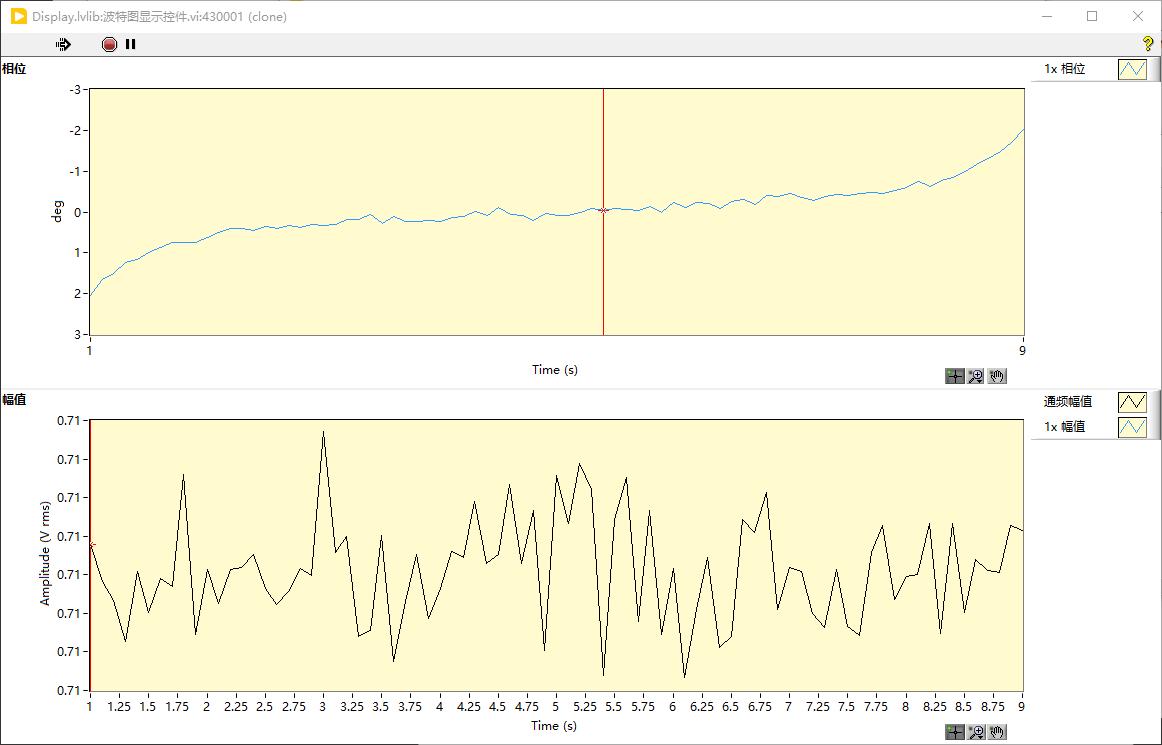

图d 波特图

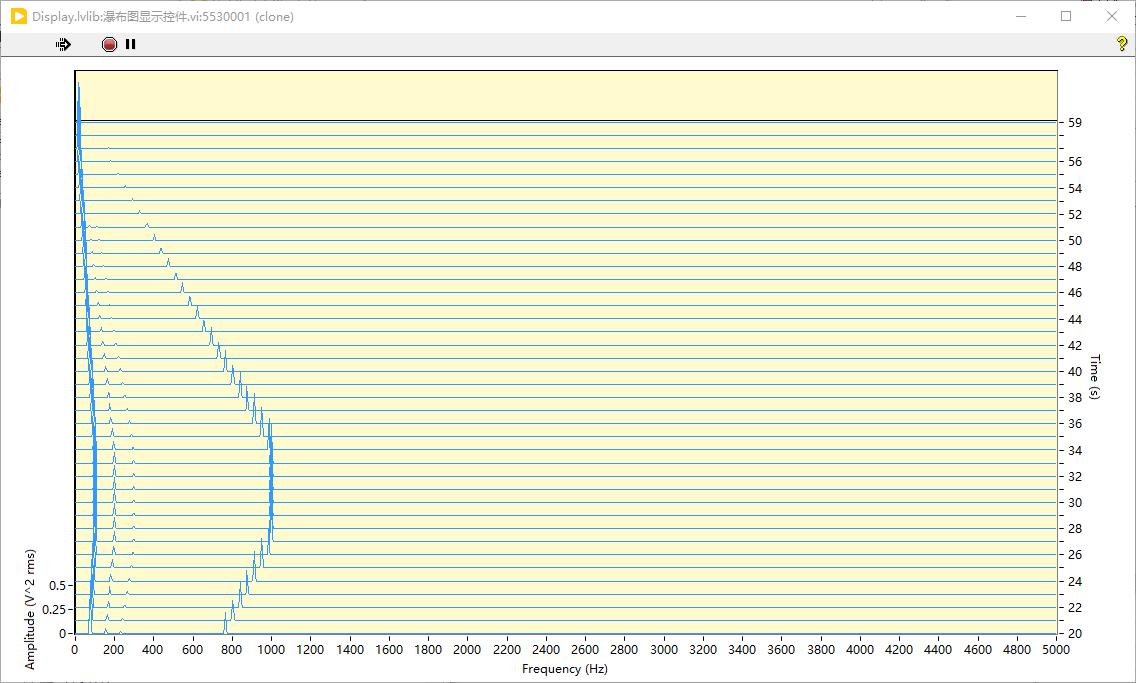

图e 瀑布图

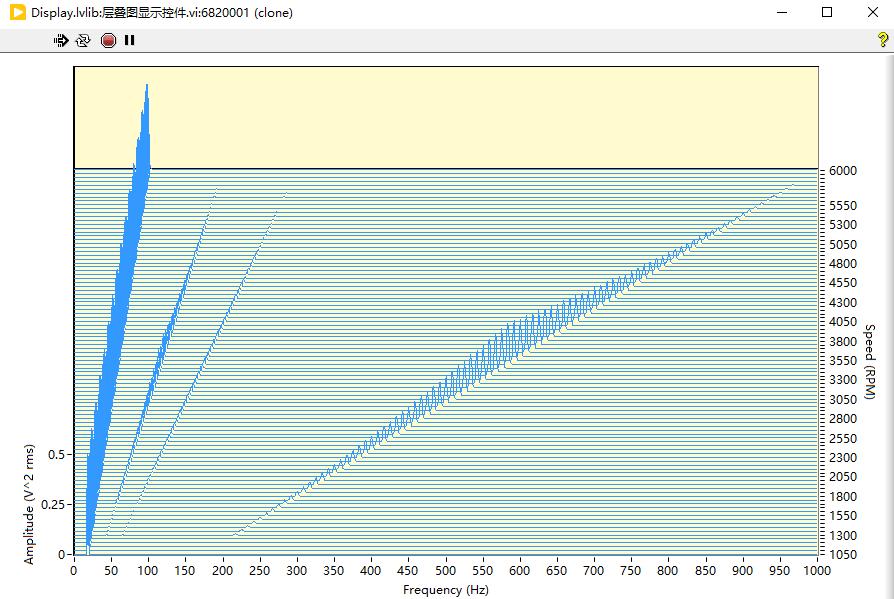

图f 层叠图

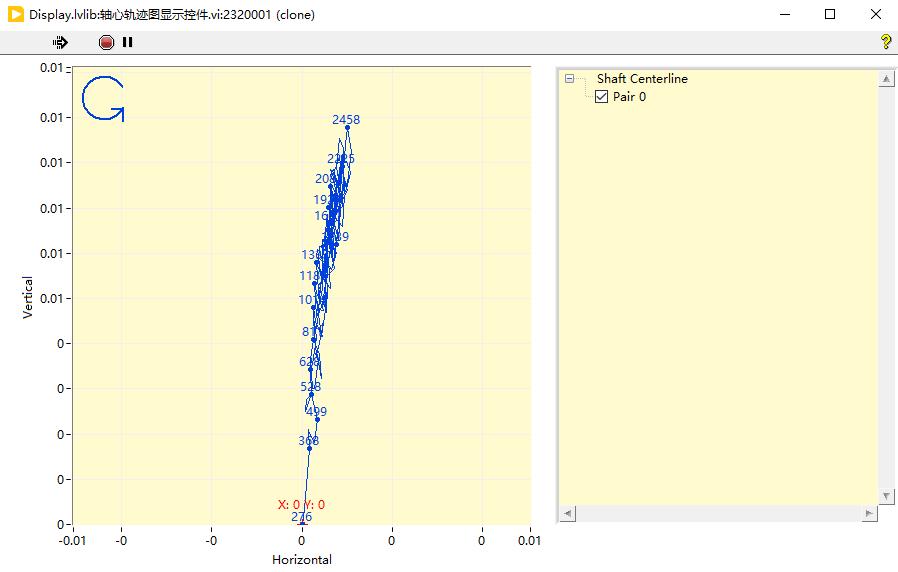

图g 轴心轨迹图

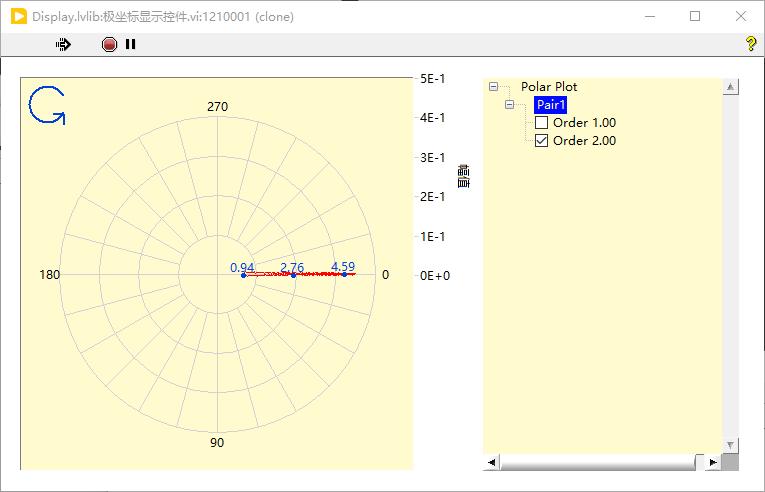

图h 极坐标图

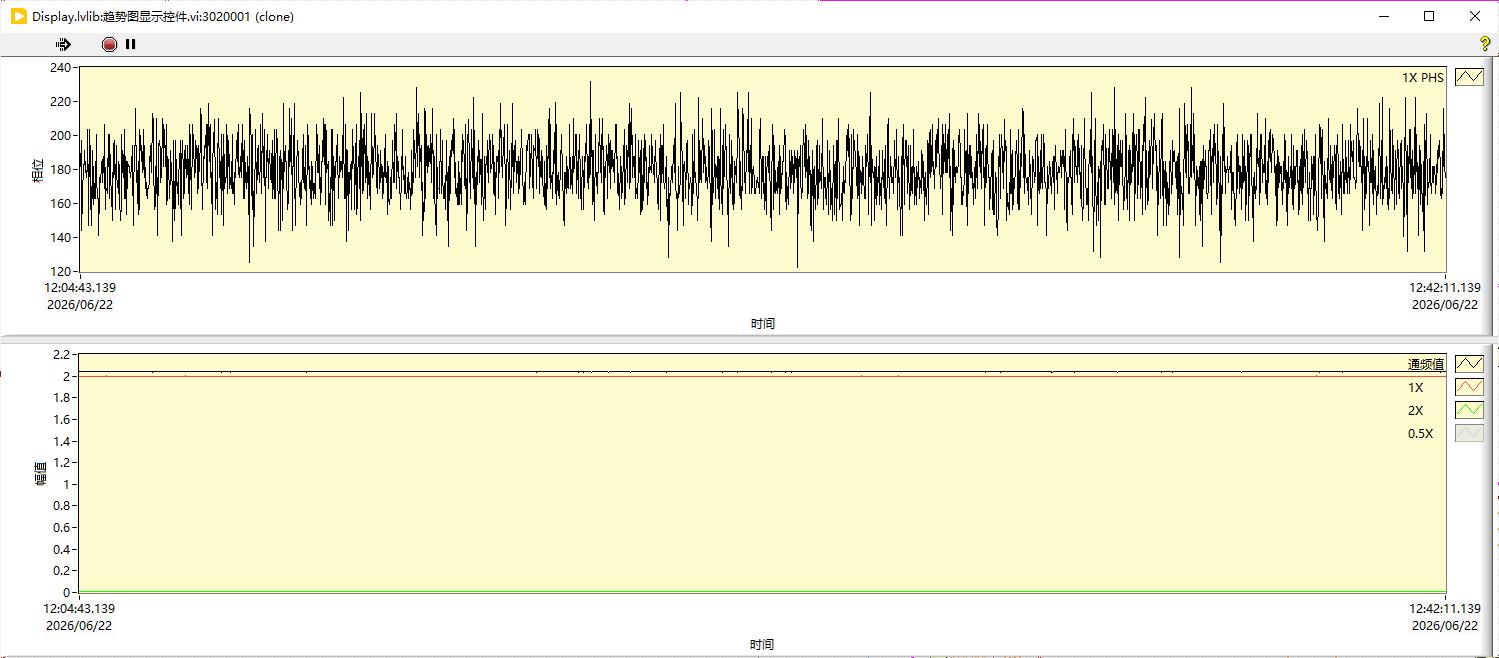

图i 趋势图
五、应用场景： 实验室研究：物理、化学、生物信号的采集与分析。 结构健康监测：桥梁、建筑的状态监测与振动分析。 噪声与振动分析（NVH）：汽车、矿业领域的声学测试。 生产测试与验证：电子产品、消费品的功能与性能测试。 预测性维护：对工厂关键设备（如电机、泵等旋转机械轴）进行在线监控与故障诊断。
上海凌茂电子科技有限公司深耕测试测量设备领域，通过核心代理AMETEK电磁兼容（teseq, AR, EM TEST), Langer探头，德维创（dewetron ) 数据采集和功率分析仪，ESTION和ESD EMC静电测试系统，MCC数据采集，Opsens光纤温度压力测试及压力分布测系统等多样化测试设备为客户提供电磁兼容（EMC）测试，半导体芯片测试，数据采集及传感系统，功率电子测试系统等多方位的解决方案。 |
||||||||||
